Szczegóły Produktu:
Zapłata:
|
| materiał: | Stal węglowa | Aktorstwo typu: | podwójnie działający |
|---|---|---|---|
| Otwór cylindra: | 40-250 | temperatura (° C): | -10 ~ +70 (° C) |
| Gwarancja: | 1 rok | Indywidualna usługa: | Dostępne |
| High Light: | double rod end hydraulic cylinder,heavy duty linear actuator |
||
Weld Pressure Cylinder hydrauliczny Double Acting Single Tłok Cylinder Heavy Duty Oil Linear Motor
Wytrzymałe cylindry hydrauliczne:
1. Inżynieryjne maszyny maszynowe: koparka, ładowarka, spychacz, walec drogowy, skrobak
2. Dźwig samochodowy z nadwagą, dźwig portowy, maszyny do załadunku i rozładunku, przenośnik taśmowy
3. Maszyny górnicze: wiertnica do skał, maszyna do kopania, maszyna górnicza, kruszarka, podnośnik, podparcie hydrauliczne
4. Maszyna budowlana: kafary, podnośnik hydrauliczny, równiarka
, maszyny rolnicze: kombajny, traktory, systemy zawieszeń maszyn rolniczych
6. Maszyny hutnicze: górny piec elektryczny i podnośnik elektrody, walcownia, prasa
7. Lekkie maszyny przemysłowe: prasa do belowania, wtryskarka, prostownica, gumowa maszyna do wulkanizacji, maszyna papiernicza "
8. Przemysł samochodowy: samochody samo rozładowujące, platformy, pojazdy robocze, urządzenia sterowe w samochodach, amortyzatory
9. Inteligentne maszyny: składana ładowarka samochodowa, cyfrowa maszyna treningowa, kokpit do symulacji, robot.
OPIS MODELU:
CHSG ※ 01 ─ D / d E ─ ※ ※ ※ ※
CHS | Nazwa: cylinder dwustronnego działania z pojedynczym tłokiem |
※ | Połączenie z głowicą cylindrów: Połączenie gwintowane L (rozmiar otworu: ≤80 mm (80/55 jest bez połączenia klawiszy klipu) |
| 01 | Numer seryjny projektu |
| re | Otwór cylindra |
| re | Średnica pręta (mm) |
| mi | Klasa ciśnienia: E-16MPA H-21MPA |
| ※ | Koniec cylindra, sposób podłączenia rury cylindrowej: (tabela 1) |
| ※ | Sposób połączenia końca pręta tłoka: (tabela 2) |
| ※ | Obszar buforowy: (tabela 3) |
| ※ | Sposób podłączenia wylotu oleju: 1-gwint wewnętrzny |
| ※ | Uderzenie |
| ※ | Odległość montażowa |
TABELA 1 KONIEC CYLINDROWY, RURA CYLINDRA POŁĄCZENIE METODY I KODU
Metoda łączenia | Kod | Uwagi |
Podkładka z kolczykiem cylindrów | 1 | |
Kolczyki z kolczykiem z oscylują | 2 | |
Wał przegubowy | 3 | rozmiar otworu D ≥ 80 (połączenie z klapką) |
Kołnierz przedni | 4 | |
Środkowy kołnierz | 5 |
TABELA 2 METODA I KODEKS POŁĄCZENIA DRĄŻKI TŁOKOWEJ
Metoda łączenia | Kod | Uwagi |
Przedni koniec gwintu | 1 | |
Środkowy koniec rdzenia | 2 | Średnica otworu D ≥ 63 |
Końcówki z gwintem zewnętrznym i główką drążka z tuleją | 3 | |
Kolczyki z gwintem wewnętrznym i główką drążka z wkładką | 4 | Średnica otworu D ≥ 63 |
Przednie zakończenia głowicy gwintów i prętów z łożyskiem wahliwym | 5 | |
Przednie zakończenie pręta i głowicy z łożyskiem wahliwym | 6 | Średnica otworu D ≥ 63 |
Jednoczęściowe kolczyki tłokowe z wkładką | 7 | D ≤ 63 lub D ≥ 100 |
Jednoczęściowe kolby tłokowe z oscylującym łożyskiem | 8 | D ≤ 63 lub D ≥ 100 |
TABELA 3 OBSZAR BUFOROWY I KOD
Obszar bufora | Kod | Uwaga |
| Bez bufora | 1 | rozmiar otworu D ≤ 63, bez bufora, oba końce głowicy cylindra z buforem, gdy stosunek prędkości wynosi 2; Głowica cylindra bez bufora |
Obydwa końce z buforem | 2 | |
| Głowica cylindra z buforem | 3 | |
Zakończenie drążka z buforem | 4 |

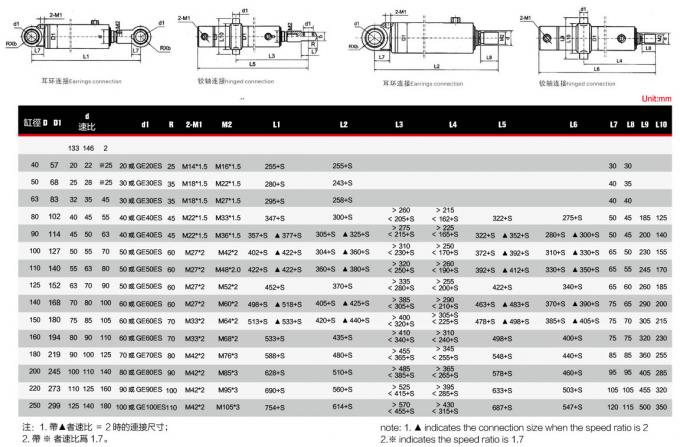

Wymiary zewnętrzne cylindra hydraulicznego
